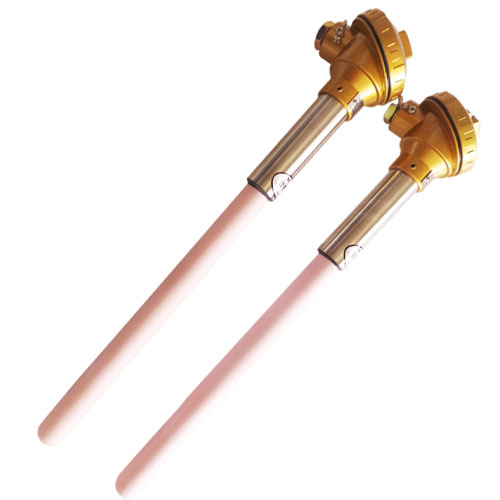

装配式K型122热电偶陶瓷热电偶

立即咨询

订购热线：13801479365

产品详情

一、概述

常和显示仪表、记录仪表、电子计算机等配套使用。无固定装置热电偶装配热电偶无螺纹及法兰，直接插入物体测量温度。

热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。

二、产品标准

1、执行标准

IEC584

IEC1515

GB/T16839-1997

JB/T5582-91

2、常温绝缘电阻

热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m。

3、测量范围及允差

型号	分度号	允差等级
		I		II
		允差值	测温范围°C	允差值	测温范围°C
WRN	K	±1.5°C	-40～+375	±2.5 °C	-40～+333
WRN	K	±0.004ltl	375～1000	±0.0075 ltl	333～1200
WRM	N	±1.5°C	-40～+375	±2.5°C	-40～+333
WRM	N	±0.004 ltl	375～1000	±0.0075 ltl	333～1200
WRE	E	±1.5°C	-40～+375	±1.5°C	-40～+333
WRE	E	±0.004 ltl	375～800	±0.004 ltl	333～900
WRF	J	±1.5°C	-40～+375	±1.5°C	-40～+333
WRF	J	±0.004 ltl	375～750	±0.004 ltl	333～750
WRC	T	±1.5°C	-40～+125	±1°C	-40～+133
WRC	T	±0.004 ltl	125～350	±0.0075 ltl	133～350

三、选型一览表

1、带陶瓷保护管

型号	分度号	测温范围℃	热响应时间	保护管材料	规格
					d	L×1
WRM-122 WRM2-122	N	0-1200	＜240S	高铝质	￠16	300150 300200 400250 400300 500350 550400 650500 900750 11501000 16501500 2150*2000
WRN-122 WRN2-122	K
WRM-123 WRM2-123	N				￠20
WRN-123 WRN2-123	K
WRM-132 WRM2-132	N				￠16
WRN-132 WRN2-132	K
WRM-133 WRM2-133	N				￠20
WRN-133 WRN2-133	K

注：1、型号12系列为防喷式，防护等级IP65，型号13系列为防水式，防护等级IP55
　　2、保护管其余材质根据协议订货

2、防喷式

型号	分度号	测温范围℃	热响应时间	保护管材料	规格
					d	L
WRM-120 WRM2-120	N	0-800	＜90S	1Cr18Ni9Ti	￠16	150 200 250 300 350 400 500 750 1000 1500 2000 2150
		0-1000		0Cr25Ni20
WRM-120G WRM2-120G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-120 WRN2-120	K	0-800	＜90S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-120G WRN2-120G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-120 WRE2-120	E	0-700	＜90S	1Cr18Ni9Ti
WRE-120G WRE2-120G			＜24S
WRC-120 WRC2-120	T	0-350	＜90S	1Cr18Ni9Ti
WRC-120G WRC2-120G			＜24S
WRF-120 WRF2-120	J	0-600	＜90S	1Cr18Ni9Ti
WRF-120G WRF2-120G			＜24S
WRM-121 WRM2-121	N	0-800	＜20S	1Cr18Ni9Ti	￠20
		0-1000		0Cr25Ni20
WRM-121G WRM2-121G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-121 WRN2-121	K	0-800	＜120S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-121G WRN2-121G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-121 WRE2-121	E	0-700	＜120S	1Cr18Ni9Ti
WRE-121G WRE2-121G			＜24S
WRC-121 WRC2-121	T	0-350	＜120S	1Cr18Ni9Ti
WRC-121G WRC2-121G			＜24S
WRF-121 WRF2-121	J	0-600	＜120S	1Cr18Ni9Ti
WRF-121G WRF2-121G			＜24S

3、防水式

型号	分度号	测温范围℃	热响应时间	保护管材料	规格
					d	L
WRM-130 WRM2-130	N	0-800	＜90S	1Cr18Ni9Ti	￠16	150 200 250 300 350 400 500 750 1000 1500 2000 2150
		0-1000		0Cr25Ni20
WRM-130G WRM2-130G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-130 WRN2-130	K	0-800	＜90S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-130G WRN2-130G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-130 WRE2-130	E	0-700	＜90S	1Cr18Ni9Ti
WRE-130G WRE2-130G			＜24S
WRC-130 WRC2-130	T	0-350	＜90S	1Cr18Ni9Ti
WRC-130G WRC2-130G			＜24S
WRF-130 WRF2-130	J	0-600	＜90S	1Cr18Ni9Ti
WRF-130G WRF2-130G			＜24S
WRM-131 WRM2-131	N	0-800	＜20S	1Cr18Ni9Ti	￠20
		0-1000		0Cr25Ni20
WRM-131G WRM2-131G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-131 WRN2-131	K	0-800	＜120S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRN-131G WRN2-131G		0-800	＜24S	1Cr18Ni9Ti
		0-1000		0Cr25Ni20
WRE-131 WRE2-131	E	0-700	＜120S	1Cr18Ni9Ti
WRE-131G WRE2-131G			＜24S
WRC-131 WRC2-131	T	0-350	＜120S	1Cr18Ni9Ti
WRC-131G WRC2-131G			＜24S
WRF-131 WRF2-131	J	0-600	＜120S	1Cr18Ni9Ti
WRF-131G WRF2-131G			＜24S

四、产品特点

1、装配简单，更换方便。

2、压簧式感温元件，抗震性能好。

3、测量范围大。

4、机械强度高，耐压性能好。

订货需知：

1、注明热电偶型号、分度号、使用温度范围。

2、热电偶点数、热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）

3、有紧固件、法兰装置的，需要提供先关尺寸。
