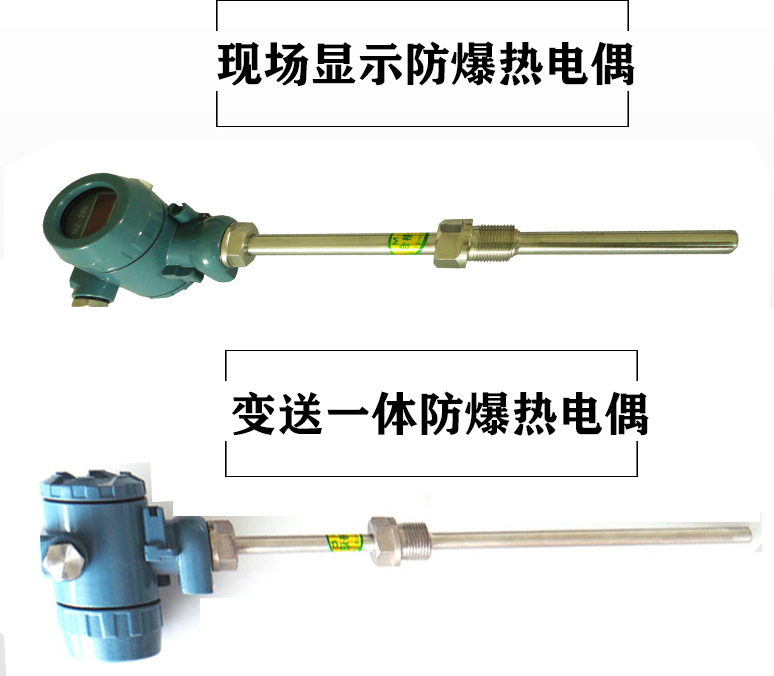

耐腐蚀钛管防爆热电偶
分度号： K（S/N/J/T/E/PT100可选）
咨询热线
13801479365
一、概述

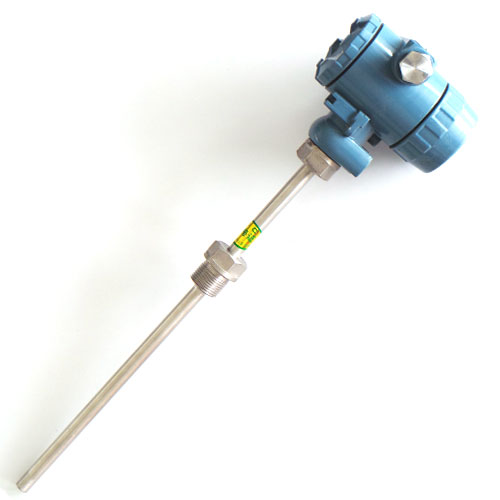

带温度变送器防爆热电偶又称一体化防爆热电偶，一体化防爆热电偶是指在防爆热电偶的隔爆接线盒内装入放大变送模块（即温度变送器），与传感器连接形成一体化，输出标准4-20mA 电流信号或也可以输出0-5V或1-5V的电压信号。通常和显示仪表、记录仪表、电子计算机等配套使用，输出4-20mA，直接测量生产现场存在碳氯化合物等爆炸物的-200℃-1300℃范围内液体、蒸汽的气体 质以及固体表面温度。
二、产品标准
IEC584
IEC751
IEC1515
JB/T5518-91
JB/T7391-94
隔爆形：dIIBT4，dIICT5，dIICT6
本质安全形：iaIICT6
输出信号： 4-20 mA ，负载电阻250，传输导线电阻 100
输出方法：二线制
允差等级：0.1；0.2；0.5
供电电源：24V.DC±10%
防护等级：IP65
基本误差：仪表的基本误差应不超过热电偶和温度变送器基本误差的合成误差。
三、测温范围及允差
型号 | 分度号 | 允许误差与偶材等级 | |||
I级 | II级 | ||||
允差值 | 测温范围℃ | 允差值 | 测温范围℃ | ||
WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
WRMB | N | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
WREB | E | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
±0.004 ItI | 375-800 | 0.004 ItI | 333-900 | ||
WRFB | J | ±1.5℃ | -40-375 | ±1.5℃ | -40-333 |
±0.004 ItI | 375-750 | 0.004 ItI | 333-750 | ||
WRCB | T | ±1.5℃ | -40-125 | ±1℃ | -40-133 |
±0.004 ItI | 125-350 | 0.0075 ItI | 133-1000 | ||
WRNB | K | ±1.5℃ | -40-375 | ±2.5℃ | -40-333 |
±0.004 ItI | 375-1000 | 0.0075 ItI | 333-1200 | ||
注：t为感温元件实测温度绝对值。
四、产品与特点
二线制输出4-20mA，抗干扰能力强
节省补偿导线及安装温度变送器费用
安全可靠，使用寿命长
冷端温度自动补偿，非线性校正电路
五、工作原理
一体化防爆热电偶利用间隙隔爆原理，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰全温度传不到腔外，从而进行防爆。热电偶产生的热电势经过温度变送器的电桥产生不平衡信号，经放大后转换成为4-20mA的直流电信号给工作仪表，工作仪表便显示出所对应的温度值。
六、工作环境
安装场所等级 | 温 度 ℃ | 相 对 湿 度 ％ | 大气压力KPa |
Cx1 | -25-+55 | 5-95 | 86-106 |
Cx2 | -25-+70 | ||
Cx3 | -40-+80 |
七、支撑管长度确定
温度变送器的工作温度由支撑管所造成的壳体升温同环境之和，支撑管所造成的壳体升温见下图。
八、取证一览表
防 爆 级 别 | 防 爆 证 号 | 认 证 机 构 |
dⅡBT4 | GYB97151 | NEPSI |
dⅡBT4 | GYB97152 | NEPSI |
dⅡCT4 | GYB97203 | NEPSI |
dⅡCT4 | GYB97204 | NEPSI |
iaⅡCTT6 | GYB99412 | NEPSI |
iaⅡCTT6 | GYB99413 | NEPSI |
注：NEPSI防爆认证系国家级仪器仪器仪表防爆安全监督检验站
九、仪表接线方式
|
|
十、规格型号命名方法
十一、型号及规格举例
固定螺纹式防爆一体化热电偶（其它传感器型号参见隔爆热电偶选型）
型号 | 分度号 | 测温范围℃ | 热响应时间 | 隔爆等级 | 规格 | |
d | L×I | |||||
WRMB-240 WRMB-240G | N | 0-800 | ＜90S ＜24S | dIIBT4 dIICT5 dIICT6 iaIICT6 | ￠16 | 300×150 350×200 400×250 450×300 500×350 550×400 650×500 900×750 1150×1000 1650×1500 2150×2000 |
WRNB-240 WRNB-240G | K | 0-800 | ＜90S ＜24S | |||
WREB-240 WREB-240G | E | 0-600 | ＜90S ＜24S | |||
WRCB-240 WRCB-240G | T | 0-350 | ＜90S ＜24S | |||
WRFB-240 WRFB-240G | J | 0-500 | ＜90S ＜24S | |||
WZPB-241 WZPB-241G | Pt100 | -200-500 | ＜120S ＜24S | ￠12 | ||
WZCB-241 WZCB-241G | Cu50 Cu100 | -50-100 | ＜120S ＜24S | |||
订货需知：
1、注明热电偶型号、分度号、使用温度范围。
2、热电偶热电偶保护管材质、直径、长度等。（保护管总长L=l 150，特殊插入深度及其保护管材质可按协议定货）
2、有紧固件、法兰装置的，需要提供先关尺寸。
选型举例：带温度变送器防爆热电偶，K型，固定螺纹M27*2，防爆等级dIIBT4级，温度变送器精度等级0.5，保护管316L，长度450mm，插入深度300mm。WRNB-220，L=450×300，dⅡBT4，保护管316L，螺纹M27*2。
