13801479365一、概述

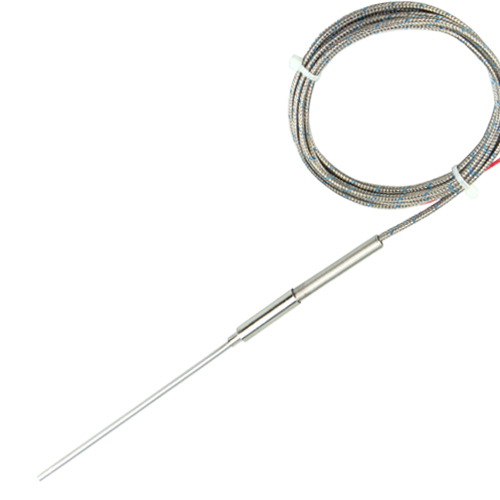

微细铠装热电偶适用于狭小且须弯曲场所的温度测量与控制。是化工、化纤、制药等行业不可缺少的测量温度装置。 铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
二、产品标准
精度等级 ：I 级或 II 级
公称直径 ：Φ0.5mm Φ1.0mm Φ1.5mm等
弯曲半径 ：R ≥ 5D
公称压力 ：常压
热响应时间：＜3S
保护管材料：1Cr18Ni9Ti,316L,25CR20Ni,GH3039等
三、型号及规格
型 号 | 分度号 | 测温范围℃ | 热响应时间 | 保护管材料 | 规 格 |
WRNK-191S | K | 0-600 | ＜3S | 1Cr18Ni9Ti | 100x800 200x800 300x800 550x800 750x800 |
WREK-191S | E | 0-400 |
铠装热电偶WRNK191通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中的0°C~1300°C范围内液体，蒸汽和气体介质以及固体表面温度。
四、特点：
热响应时间少，减小动态误差；
可弯曲安装使用；
测量范围大；
机械强度高，耐压性能好；
五、测量范围及允差：
型号 | 分度号 | 允差等级 | |||
I | II | ||||
允差值 | 测温范围°C | 允差值 | 测温范围°C | ||
WRNK | K | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WRMK | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075ltl | 333~1200 | ||
WREK | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004ltl | 375~800 | ±0.004ltl | 333~900 | ||
WRFK | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004ltl | 375~750 | ±0.004ltl | 333~750 | ||
WRCK | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
±0.004ltl | 125~350 | ±0.0075ltl | 133~1000 | ||
WRPK | S | ±1°C | 0~+1100 | ±2.5°C | 0~600 |
±[0.003(t-1100)] | 1100~1600 | ±0.0025ltl | 600~1600 | ||
六、常温绝缘电阻：
铠装偶在环境温度为20±15°C，相对湿度不大于80%试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000MΩ。即1m长的试样的绝缘电阻为1000MΩ；10m长的试样的绝缘电阻为100MΩ；
七、偶丝直径及材料：
订货需知：
1. 注明热电偶型号、分度号、使用温度范围。
2. 热电偶点数、热电偶保护管材质、直径、长度等。
3. 有紧固件、法兰装置的，需要提供先关尺寸。
