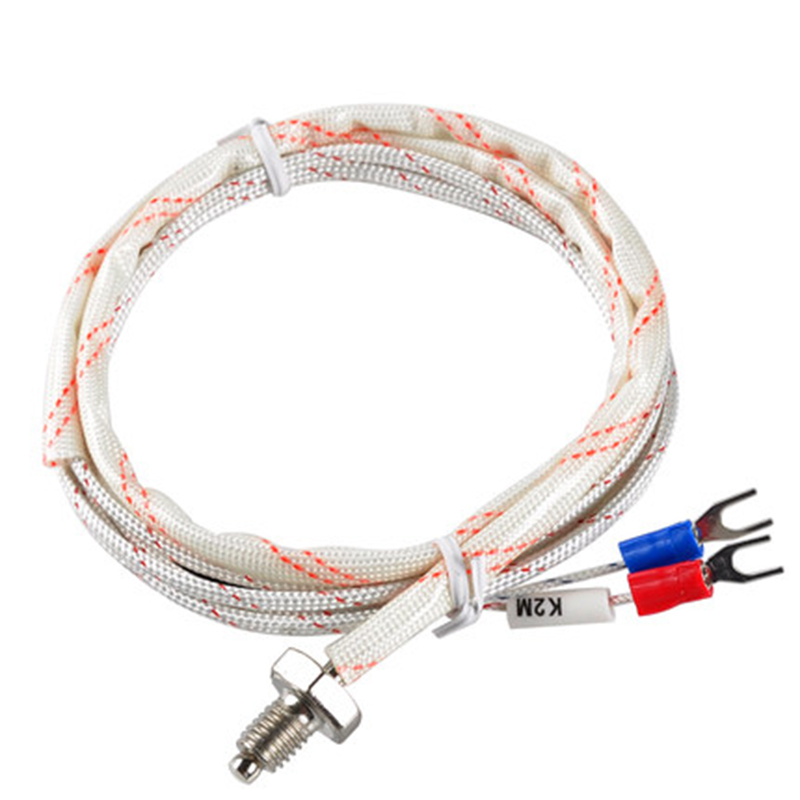

软体、小体机械设备专用热电偶

软体、小体机械设备专用热电偶

产品编号:WRNT
产品名称:螺钉热电偶
规  格:M6
产品备注:定制产品合同另外说明。
产品类别:热电偶

订购热线:4008-388-288
产品详情

    一、概述

    WR系列软体热电偶(阻)分为带压簧和不带压簧两种。它是将热电极绝缘处理后,外包金属编 织防护套,测量端焊接后加以保护管和安装固定装置组成各种热电偶,它具有结构简单,价格低 廉、外形尺寸小、热响应时间快等特点。由于本身是软性的,可以自由弯曲,使用非常方便,用 它和各种显示仪表配套,测量0~300℃范围内的液体、气体及固体表面的温度,特别适用于塑料、 食品、包装、机械等行业的温度测量和控制。

    该种热电偶(阻)种类繁多,结构形式多种多样,我公司除定型产品外还可根据用户的要求, 按样品或图纸加工各种客户需要的热电偶(阻)。

    二、产品标准

    1、热电偶分类、测量范围及允差

    产品名称

    产品型号

    分度号

    测量范围

    允差

    等级

    温度范围

    允差值

    温度范围

    允差值

    镍铬硅-镍硅

    WRMT

    N

    0~300

    2

    -40~300

    ±2.5



    镍硅-镍硅

    WRNT

    K

    镍硅-康铜

    WRET

    E

    铁-康铜

    WRFT

    J

    铜-康铜

    WRCT

    T

    -40~300

    2

    -40~133

    ±1.0

    133~300

    ±0.75%t

    3

    -40~40

    ±1.0



    2、常温绝缘电阻

    (1) 对于长度超过1m的热电偶,它的常温绝缘电阻值与其长度的乘积应不小于100MΩ·m。即Rr·L≥100MΩ·m,式中Rr为热电偶的常温绝缘电阻值;L为热电偶的长度。

    (2) 对于长度等于或不足1m的热电偶,它的常温绝缘电阻值应不小于100MΩ。

    热响应时间:τ0.5≤10S,热电偶的长度:500~5000mm。

    三、结构形式及规格品种

    四、分类情况

    总型号

    分类号

    分类名称

    WRZ□T-S□

    A

    机械设备配套专用类

    B

    统设装配类

    C

    导线软体类

    D

    小体类

    五、各类产品结构形式

    A、机械设备配套专用类

    机械设备配套专用类产品是我公司根据一些行业的特殊工况要求或设备原有配件的规格形式进行生产的配套型产品。如食品机械专用、橡塑机械专用、水电火电厂专用等等,产品已通过用户使用的验证,深受用户的认可和好评,大部分产品已成为长期供货的定型产品。

    ●食品机械专用型

    专门为食品(特别是肉类制品)行业特殊制作。采用无毒的硅胶套管、聚四氟引线和进口薄膜电阻元件,探头形式根据行业的要求可提供斜面式或锥形针式两种,运用机加工

    连接件和激光焊的紧固形式,外形精巧,使用安全。

    技术参数

    订货型号

    分度号

    测量范围

    d

    L*L0

    WRZ□T-SA011

    Pt100

    -50~200

    F3

    用户任选


    F4

    WRZ□T-SA012

    F5

    ●管道管壁测温专用型

    该产品专门适用于管道壁的温度测量,其采用卡箍或抱箍的夹紧装置,无需焊接就可将温度探头上 的导热板与管8压接,具有拆卸方便、反应灵敏、抗压耐震和测量可靠的优点,是天然气、石油化 工、电站等行业中普遍使用的产品。

    □产品分类及技术参数

    产品形式

    接线盒型抱箍式

    引线型抱箍式、简易型抱箍式

    卡箍式

    订货型号

    WRZ□T-SA021

    WRZ□T-SA022

    WRZ□T-SA023

    WRZ□T-SA024

    技术参数

    代号

    分度号

    测量范围

    导热板材料

    安装板材料

    安装管道直径D(mm)

    L1、L2

    P

    Pt100

    -200~420

    1Cr18Ni9Ti

    镀金铜板

    镀金铜板

    用户指定

    N

    K

    0~800

    E

    E

    0~700

    F

    J

    0~600

    C

    T

    -200~300

    □产品结构形式

    端面测温专用型

      端面测温专用型热电阻采用特殊的感温元件和平端的探头形式,在测量时可将感温元件充分接触所 测量表面,能准确迅速地反映固体表面的温度,特别适合于轴瓦或其他机械设备的表面温度测量。

    产品形式

    弹簧压板式

    弹簧压板式

    保护管螺纹式

    螺纹齐平式

    订货型号

    WRZ□T-SA031

    WRZ□T-SA032

    WRZ□T-S033

    WRZ□T-S033

    技术参数

    代号

    分度号

    测量范围

    热响应时间

    保护管材质

    P

    Rt100

    –100~200

    t0.5≤10S

    Cu1Cr18Ni90Ti

    C

    Cu50

    –50~100

    t0.5≤15S

    N

    D

    0~200

    t0.5≤5S

    E

    E

    0~200

    t0.5≤5S

    F

    J

    0~150

    t0.5≤6S

    C

    T

    0~100

    t0.5≤7S

    □产品结构形式



    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    精度等级

    t0.5

    L0

    WZPT-SA04

    Pt100

    1Cr18Ni9Ti

    –250~300

    A或B

    ≤5S

    用户指定



    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    L

    L0

    WZPT-SA05

    Pt100

    1Cr18Ni9Ti

    –250~300

    5~300

    用户指定

    WZPT-SA05

    KE

    1Cr18Ni10Ti

    0~400

    流体测温铂电阻

    专门适用于水电厂或火电厂等行业,采用聚氯乙烯或特种 耐油电缆,可耐油腐蚀或长期在油中浸泡。连接处进行特 殊密封处理,达到严格的防水防潮功能。



    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    t0.5

    订货型号

    L

    L0

    WZPT-SA06

    Pt100

    1Cr18Ni9Ti

    –100~200

    ≤30S

    WZPT-SA06

    50~400

    用户指定

    WZPT-SA06

    Cu50

    1Cr18Ni10Ti

    –50~100

    ≤120S

    WZPT-SA06

    汽车配件专用型

    该产品为我公司为我国一大型汽车配件厂家定型制作的产品,在此展示可供相关行业参考。

    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    t0.5

    L0

    WR□T-SA07

    NEFC

    H62黄铜

    –50~100

    ≤10S

    用户指定



    技术参数

    订货型号

    出线形式

    分度号

    保护管材质

    测量范围

    t0.5

    L0

    WRFT-SA081

    接线板

    J

    1Cr18Ni9Ti

    0~400

    ≤10S

    用户指定

    WRFT-SA082

    补偿导线



    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    t0.5

    L0

    WRNT-SA09

    K

    1Cr18Ni9Ti

    0~800

    ≤2S

    用户指定



    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    D

    L

    WRRT-SA10

    B

    钢玉

    0~1800

    Φ8、Φ10 、Φ12

    ≤300



    技术参数

    订货型号

    分度号

    保护管材质

    测量范围

    t0.5

    L0

    WR□T-SA11

    K、E

    1Cr18Ni9Ti

    0~600

    ≤2S

    用户指定

    橡塑机械专用型

    该产品专门适用于在塑机行业中磨损程度高的部位中使用,其在测量端部采用特种耐磨材料,并且运用三棱或锥型结构,可抵抗大颗粒流体的长期磨损和冲刷,所展示的两种形式目前在橡塑机械行业中普遍使用。

    技术参数

    订货型号

    出线形式

    分度号

    保护管材质

    测量范围

    t0.5

    L0

    WRFT-SA121

    补偿导线

    J

    测量端

    耐磨材料

    0~2500

    ≤20S

    用户指定

    WRFT-SA122

    接线盒

    其余部分

    1Cr18Ni9Ti

    B.橡塑机械专用型

    该类产品全部采用防水接线盒和航空插头的接线 形式,大部分为目前在全国范围内普遍使用的统 设类产品,通用性强,用户选择方便。如用户有 在此基础上的特殊要求也可以特殊定做。

    □技术参数

    代号

    分度号

    测量范围(

    元件数

    保护管直径

    保护管材料

    D≤F16mm

    D≤F8mm

    P

    Pt100

    –200~300

    C

    Cu50

    1Cr18Ni9Ti

    1Cr18Ni9Ti

    C

    Cu50

    –50~100

    C

    Cu50

    –50~100

    单支

    t0.7≤120

    t0.7≤45



    □结构形式




    C.导线软体类热电偶

      采用耐高温的补偿导线作测量元件,与其他结构件一起组成各种不同用途的导线软件类热电偶。由 于使用的导线是用相应的热电偶材料经无碱玻璃丝编织包敷面成,所以具有耐温较高、热响应快、 可弯曲、价格低廉和安装使用简便等优点。部分产品为目前一些机械包装行业普遍使用的成套配件。

    卡帽压簧式

    通过压簧作用将热电偶测量端压紧在被测 物体表面,以提高传热效果和测温的准确 性。适合于塑料挤出机、包装机、纺织和 食品等工业场合的温度测量。

    技术参数

    订货型号

    调节形式

    代号

    分度号

    t0.5

    L2

    d

    L1

    L0(mm)

    WR口T-SC011

    紧固螺丝

    NEFC

    KEJT

    ≤5S

    35、70

    φ5

    30~60

    用户指定

    WR口T-SC012

    调节弹簧

    φ2~φ10

    用户指定

    测量端裸露式

    将与热电偶相同材质的补偿导线一端焊接成裸露的 热结点作为测量端,另一端焊以二片接线卡或扁插 座,即可组成测量端裸露式热电偶。其特点是热响 应时间极快,适用于分析仪器和各种小型设备的温 度测量。

    技术参数

    订货型号

    探头形式

    代号

    分度号

    螺纹规格

    L0(mm)

    WR□T-SC031

    平面

    N、E、F、C

    K、E、J、T

    M6*1 、M8*1、其他规格可定做

    用户指定

    WR□T-SC032

    锥面

    螺钉旋入式

    通常使用在机械包装设备上。

    技术参数

    订货型号

    探头形式

    代号

    分度号

    t0.5

    L0(mm)

    WR□T-SC021

    接线卡

    NEFC

    KEJT

    ≤0.5S

    用户指定

    WR□T-SC022

    扁插座



    技术参数

    订货型号

    代号

    分度号

    垫片材质

    垫片半径

    L0(mm)

    WR□T-SC03

    NEFC

    KEJT

    紫铜

    用户指定

    用户指定

    D.小体类

      小体类热电阻、热电偶是为迎合不同用户的特殊 要求而在常规产品的基础上做以简化或改进的系 列产品,结构简单,实用性强。

    ●简易直插式

      简易直插式就是将感温元件套上保护管后直接引 出导线。用户可根据使用温度的不同或测量空间 的大小选择不同的分度号、套管尺寸和导线材料, 一般常用在小规模的测温场合中使用。

    技术参数

    订货型号

    代号

    分度号

    元件数

    套管材质

    引线材质

    d

    L、L0

    WRPT-SC01

    N、E、F、C

    K、E、J、T

    单支

    1Cr18Ni9Ti

    见表2

    Φ3~Φ6

    用户指定

    WR□T-SC01

    双支

    ●固定螺纹

      固定螺纹式就是在简易直插式的基础上加固螺纹, 可方便用户安装固定。

    技术参数

    订货型号

    代号

    分度号

    套管材质

    引线材质

    螺纹规格

    d

    L、L0

    WRPT-SD021

    N、E、F、C

    K、E、J、T

    1Cr18Ni9Ti

    见表2

    M6*1

    Φ3

    用户指定

    WR□T-SC021

    M8*1

    Φ5

    表2. 应用导线技术参数

    订货代码

    导线名称

    材质

    耐温

    直径(mm)

    应用

    元件数

    线制

    B

    普通白护套线

    塑料

    60

    Φ6

    热电阻

    单支

    3

    双支

    6

    热电偶

    单支

    2

    双支

    4

    H

    保鲜黑护套线

    PVC

    60

    Φ4

    热电阻

    单支

    3

    双支

    6

    JP

    金属屏蔽导线

    金属屏蔽

    300

    Φ3.5

    热电偶

    单支

    2

    双支

    4

    F

    四氟导线

    聚四氟乙烯

    250

    Φ1

    热电偶

    单支

    2或3

    双支

    4或6

    PF

    四氟金属导线

    金属屏蔽外包聚四氟

    250

    Φ3

    热电阻

    单支

    3

    双支

    6

    热电偶

    单支

    2

    双支

    4





    订货需知:

    1. 注明热电偶型号、分度号、使用温度范围。

    2.热电偶点数、热电偶保护管材质、直径、长度等。(保护管总长L=l 150,特殊插入深度及其保护管材质可按协议定货)

    3. 有紧固件、法兰装置的,需要提供先关尺寸。
