13801479365一、概述

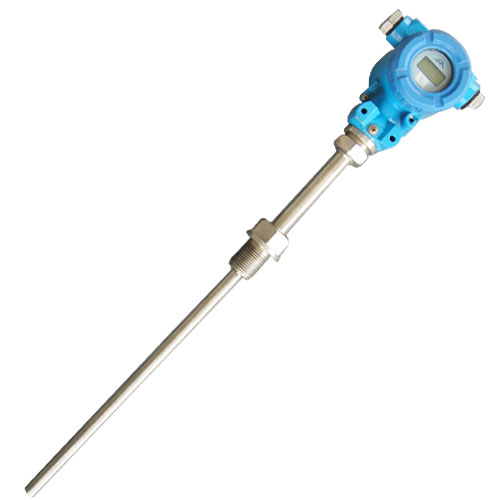

现场显示一体化热电阻（偶）、隔爆型温变送器带显示热电阻、热电偶是一种新型结构的测温仪表，现场LCD或LED数字显示，温度变送器二线4～20mA.DC信号输出，感温元件可采用铠装压簧式抗震结构，感温元件与上保护管采用圆筒隔爆结构，具有可抽芯的特点。适用于石油、化工、轻工、电力等行业，空气、蒸汽、薄雾等介质中含有碳氢化合物等爆炸性混合物及腐蚀性的场所，测量范围-200～1000℃，现场显示特别适用于无法用双金属温度计等测量的高温介质中。
二、产品标准
1、输出信号
4～20mA.DC或1～5V.DC，负载电阻250Ω。
0-10 mA.DC或0～5V.DC，负载电阻500Ω。（输出三线制）
0～10V.DC，负载电阻1000Ω。（输出三线制）
2、精确度
类型 | 热电阻 | 热电偶 | 温度变送器 | 显示器 | ||
热电阻 | 热电偶 | 智能 | 模拟 | |||
精度等级 | A、B | Ⅰ、Ⅱ | 0.1、0.2、0.5 | 0.2、0.5 | 0.2 | 0.5 |
3.电源电压：24V.DC±10%
4.防爆标志：dⅡBT4、 dⅡCT4
5.防护等级：IP65
6.绝缘电阻：仪表输出端子与外壳之间的绝缘电阻应≥50MΩ
7.温度变送器测量范围见附表
8.基本误差：仪表基本误差应不超过由热电阻(偶)允差和温度变送器基本误差限两部分的合成误差。
△tP=△tR+△tC=±［Ct+A%(tu-tc)］
△tR-热电阻(偶)t温度时的允差，其值为Ct,℃
△tC-以被测变量表示的温度变送器基本误差限，℃
A-温度变送器精确度等级指数
tu-仪表测量范围的上限值，℃
tu-仪表测量范围的下限值，℃
9.周围环境气压86～106KPa，环境温度-40～80℃，相对湿度5～95%。
10.产品适用于环境可燃性气体或易燃气体的爆炸等级不高于Ⅱ类B组或C组，自燃温度不低于T4(135℃)级别，Ⅰ区或Ⅱ区的危险气体场所。
三、选型表
SBW系列温度变送器型号选型表
型 号 | 说 明 | |||||||||
S | B | W | □ | － | □ | □ | □ | □ | □ | 安装类型 |
无 | 常规型 | |||||||||
T | 专用型 | |||||||||
G | 移动式支架安装、IP54防护 | |||||||||
D | 导轨型 | |||||||||
□ | 器件类别 | |||||||||
0 | 常规型 | |||||||||
1 | 智能型 | |||||||||
2 | LED数码管显示 | |||||||||
3 | LCD液晶背光显示 | |||||||||
4 | 智能型带HART协议 | |||||||||
□ | 电路类别 | |||||||||
5 | 隔离型 | |||||||||
6 | 非隔离型 | |||||||||
□ | 传感器类型 | |||||||||
0 | 智能通用型 | |||||||||
1 | 热电偶E、铜电阻CU50 | |||||||||
2 | 热电偶K、铜电阻CU100 | |||||||||
3 | S铂铑10-铂 | |||||||||
4 | B铂铑10-铂6、铂电阻PT100 | |||||||||
5 | T铜-铜镍 | |||||||||
6 | J铁-康铜 | |||||||||
8 | N镍铬硅-镍硅 | |||||||||
□ | 输出性质 | |||||||||
2 | 输出与对应温度呈线性 | |||||||||
4 | 输出与对应输入信号呈线性 | |||||||||
R | 热电偶 | |||||||||
Z | 热电阻 | |||||||||
无 | 通用型 | |||||||||
W | 温度 | |||||||||
B | 变送器变送单元 | |||||||||
S | DDZ-S系列 | |||||||||
带现场显示热电阻（偶）一体化变送器型号选型表
型 号 | 说 明 | ||||||||||
W | R | N | □ | J | － | □ | □ | □ | □ | □ | 变送器类型 |
M | 模拟型 | ||||||||||
Z | 智能型 | ||||||||||
H | 智能型带HART协议 | ||||||||||
□ | 显示方式 | ||||||||||
无 | 不带显示 | ||||||||||
S | LED数码管显示0.3" | ||||||||||
M | LCD液晶背光显示 | ||||||||||
□ | 保护管直径 | ||||||||||
0 | Φ16、可另行表示 | ||||||||||
1 | Φ12、可另行表示 | ||||||||||
□ | 接线盒形式 | ||||||||||
2 | 防水型 | ||||||||||
3 | 防喷型 | ||||||||||
4 | 隔爆型dⅡBT4 | ||||||||||
5 | 隔爆型dⅡCT5 | ||||||||||
6 | HART基金会专用隔爆盒 | ||||||||||
□ | 安装方式 | ||||||||||
1 | 无固定装置直插安装 | ||||||||||
2 | 固定螺纹安装 | ||||||||||
3 | 活动法兰安装 | ||||||||||
4 | 固定法兰安装 | ||||||||||
5 | 活络管接头安装 | ||||||||||
6 | 固定螺纹锥形保护管安装 | ||||||||||
7 | 直形管接头安装 | ||||||||||
8 | 固定螺纹管接头安装 | ||||||||||
9 | 活动螺纹管接头安装 | ||||||||||
J | 机电一体化温度变送器 | ||||||||||
□ | 元件类型 | ||||||||||
无 | 非铠装元件 | ||||||||||
K | 铠装元件 | ||||||||||
N | K型热电偶 | ||||||||||
E | E型热电偶 | ||||||||||
J | J型热电偶 | ||||||||||
R | B型热电偶 | ||||||||||
P | S型热电偶、PT100铂电阻 | ||||||||||
T | T型热电偶 | ||||||||||
C | 铜电阻 | ||||||||||
R | 热电偶 | ||||||||||
Z | 热电阻 | ||||||||||
W | 温度传感器 | ||||||||||
现场显示温度变送器测量量程参照表
分度号 | 测量范围 （模拟型） （℃） | 测量范围 （智能型） （℃） | 允许下限变化范围 （℃） 智能型 | 允许上限变化范围 （℃） 智能型 | 最小量程 智能型 | 最小量程 模拟型 |
E | 0～800 | 0～800 | 0～700 | 100～800 | 100 | 300 |
K | 0～1300 | 0～1300 | 0～900 | 400～1300 | 100 | 400 |
S | 0～1600 | 0～1600 | 0～1200 | 400～1600 | 400 | 800 |
B | 0～1800 | 0～1800 | 100～1400 | 500～1800 | 400 | 1000 |
T | 0～400 | 0～400 | 0～300 | 100～400 | 100 | 400 |
J | 0～600 | 0～600 | 0～500 | 100～600 | 100 | 400 |
N | 0～1300 | 0～1300 | 0～900 | 400～1300 | 400 | 500 |
CU50 | -50～-150 | -50～-150 | -50～100 | 0～150 | 30 | 50 |
CU100 | 050～150 | 050～150 | -50～100 | 0～150 | 30 | 50 |
PT1000 | -200～700 | -200～700 | -200～650 | -150～700 | 30 | 50 |
注：模拟型变送器的测量量程在以上表中规定的范围内任选，但必须大于规定的最小量程，使用后其分度号及测量量程不可改变。智能型变送器在上表中的量程可在线任意更改和任意切换分度号
四、安装使用及订货须知
1.本系列产品应水平或垂直安装，以避免因倾斜而产生的示值误差。
2.指示表头外壳表面最高温度不得超过环境最高温度，如遇高温时，制造时可加长上保护管；接线盒不应接触被测介质的容器壁，且应避免强烈震动。
3.带温变器的热电阻、热电偶，安装地应无射频干扰。
4.对水平安装形式的产品，安装时首先应松开活接头，待仪表安装就位后，再拧紧活接头。
5.联线要正确、牢靠，环境温度要平衡。
6.外接地端子必须可靠接地，接地电阻≤10Ω，拆卸时，应先断开电源。
订货需知：
1、写明产品型号、规格、指示表头测量范围等级、温度变送器使用范围等级
2、铠装丝材质、热安装套管材质
3、数量及交货期
