热电偶补偿导线

产品编号：KC/KX/SC/BCTX/JX等

产品名称：补偿导线

规　　格：2*0.5/2*0.75/2*1.0/2*1.5/2*2.5mm2

产品备注：定制产品合同另外说明

产品类别：补偿导线

立即咨询

订购热线：13801479365

产品详情

热电偶用补偿导线

一、概述

热电偶用补偿导线的作用是来延伸热电极即移动热电偶的冷端，与显示仪表联接构成测温系统。本产品采用GB／T 4989-94《热电偶用补偿导线》标准（等效采用IEC584-3《热电偶第三部分—补偿导线》国际标准），绝缘层和护层选用进口优质氟塑料，并采用整体连续挤出新工艺，使该产品具有优良的耐酸，碱、耐磨和不燃延之性能，可浸入油水中长期使用。使用温度—60—205—260℃，属于当代国际先进水平。产品主要应用于各种测温装置，已被广泛用于石油、化工、冶金、电力等部门。

二、产品标准

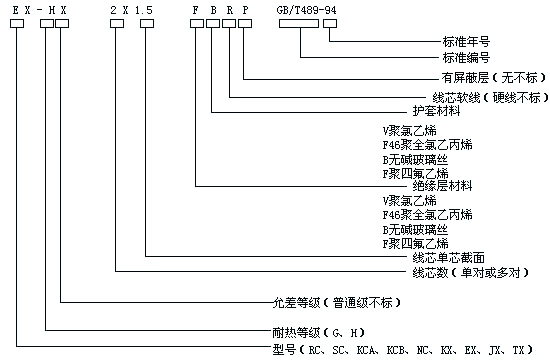

补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC

其中：a）型号个字母与热电偶的分度号相对应

b）字母“X”表示延伸型补偿导线（型别）

c）字母“C”表示补偿型补偿导线（型别）

注：SC型补偿导线可配用R型分度号热电偶

三、型号及规格


1）型号、合金丝材料和绝缘颜色

型号	分度号	配用热电偶	补偿导线合金丝		绝缘层着色
型号	分度号	配用热电偶	正极	负极	正极	负极
BC	B	铂铑30-铂铑6	铜	铜	红	灰
SC	S	铂铑10-铂	SPC( 铜 )	SNC( 铜镍 0.6)	红	绿
RC	R	铂铑13-铂	RPC( 铜 )	RNC( 铜镍 0.6)	红	绿
KC	K	K（铜-康铜）	KPC（铜）	KNC（康铜）	红	蓝
KCA	K	镍铬-镍硅	KPCA( 铁 )	KNCA( 铜镍 2)	红	蓝
KCB			KPCB( 铜 )	KNCB( 铜镍 4)	红	蓝
KX			KPX( 镍铬 10)	KNX( 镍硅 3)	红	黑
NC	N	镍铬硅-镍硅	NPC( 铁 )	NNC( 铜镍 18)	红	黄
NX	N	镍铬硅-镍硅	NPX( 镍铬 14 硅 )	NNX( 镍硅 4)	红	灰
EX	E	镍硅-镍硅	EPX( 镍铬 10)	ENX( 铜镍 45)	红	棕
JX	J	铁-铜镍	JPX( 铁 )	JNX( 铜镍 45)	红	紫
TX	T	铜-铜镍	TPX( 铜 )	TNX( 铜镍 45)	红	白
WC3/25	WRe3-WRe25	钨-钨25	WPC3/25	WNC3/25	红	黄
WC5/26	WRe5-WRe26	钨铼5-钨铼26	WPC5/26	WNC5/26	红	橙

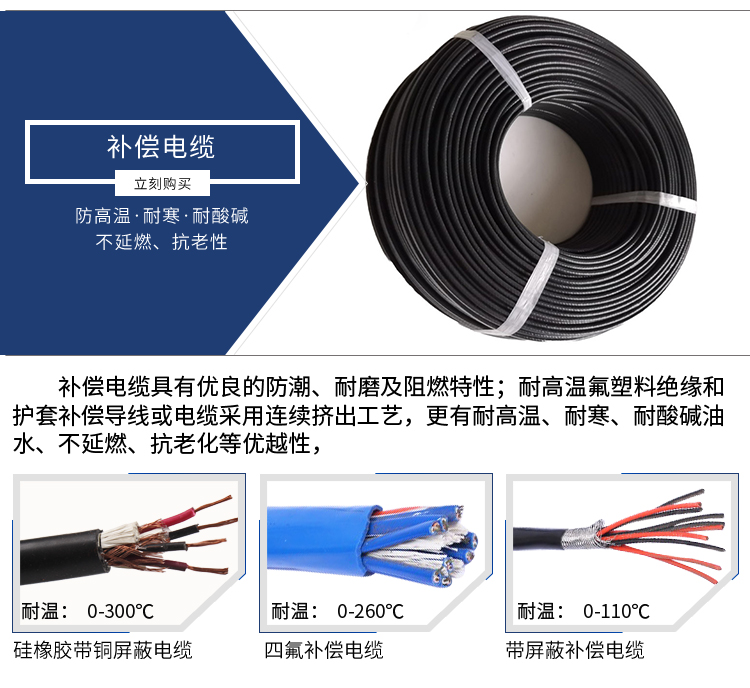

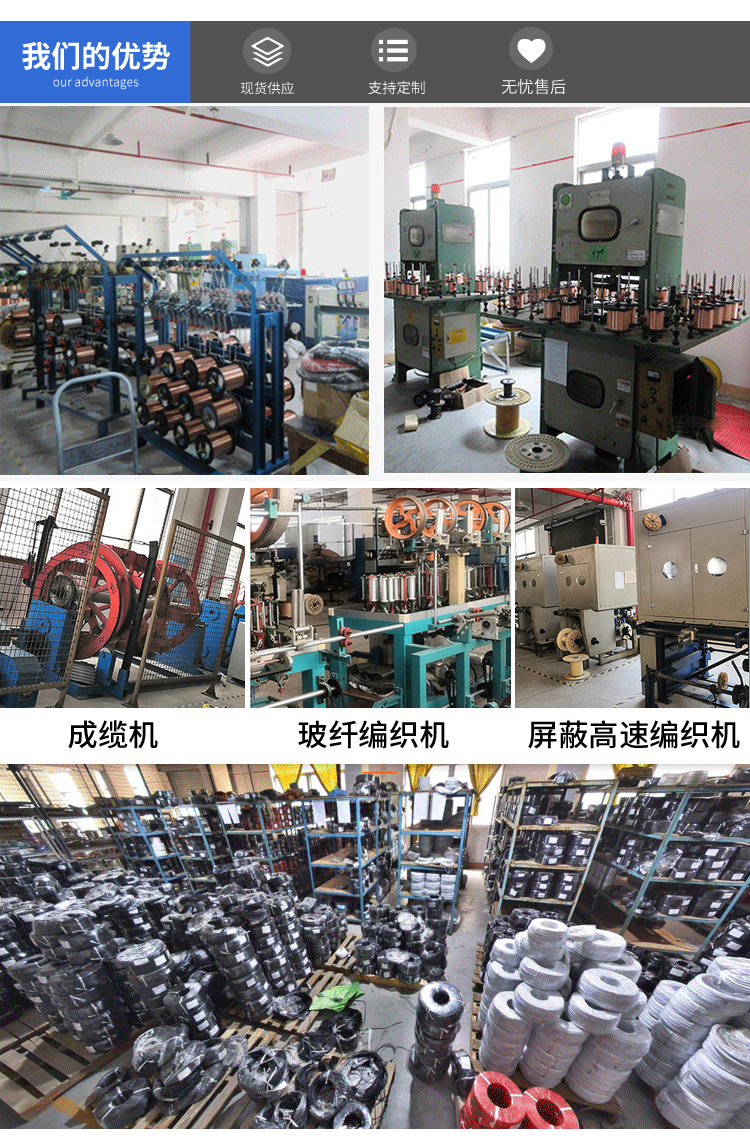

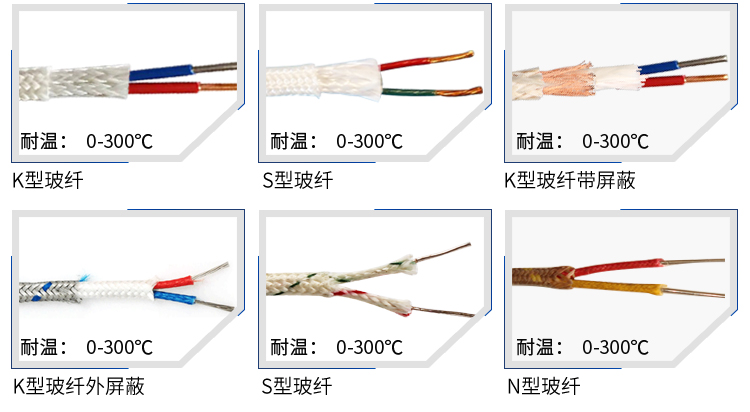

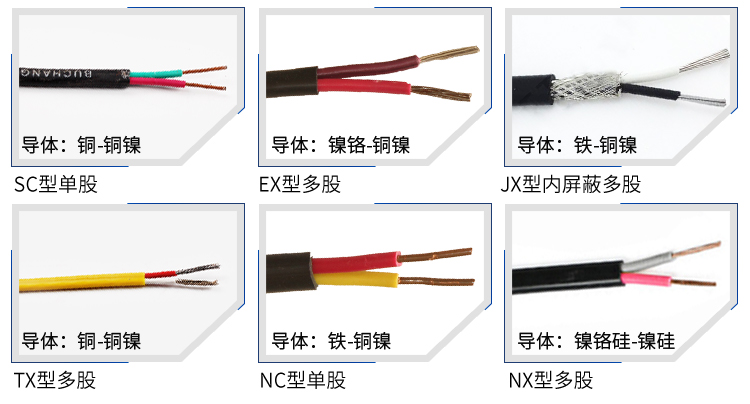

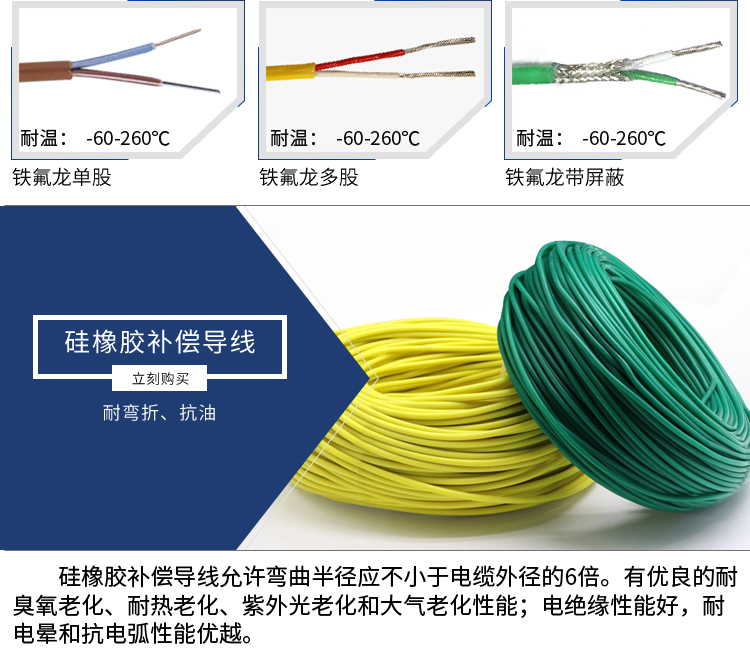

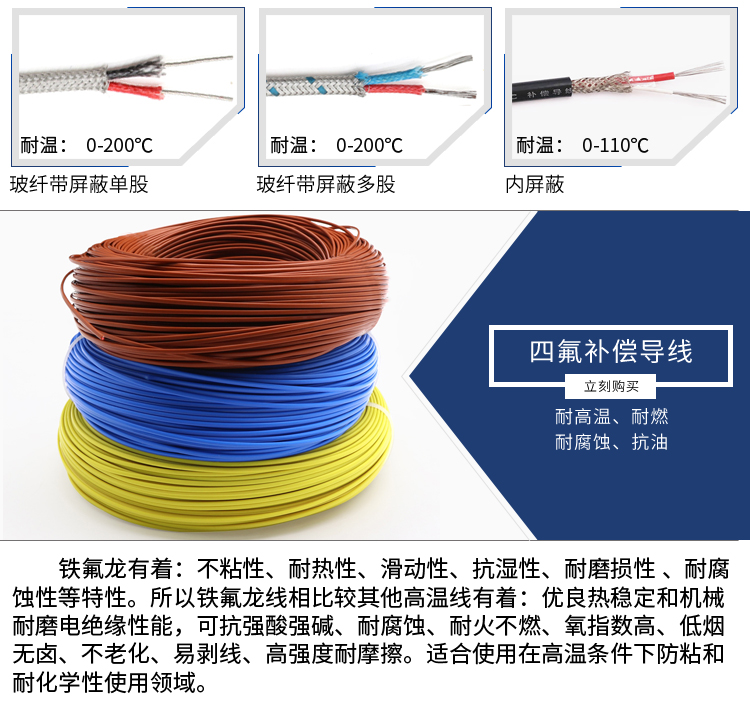

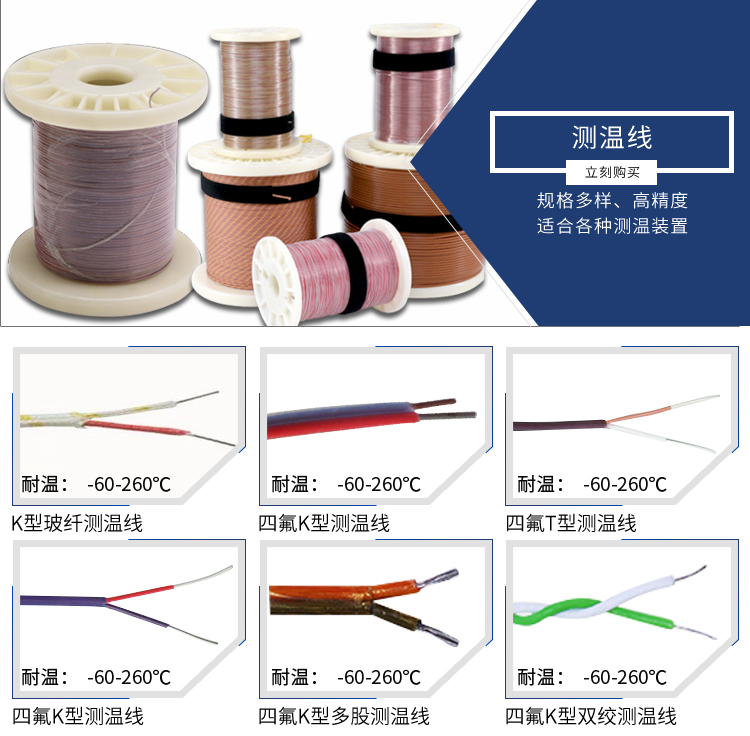

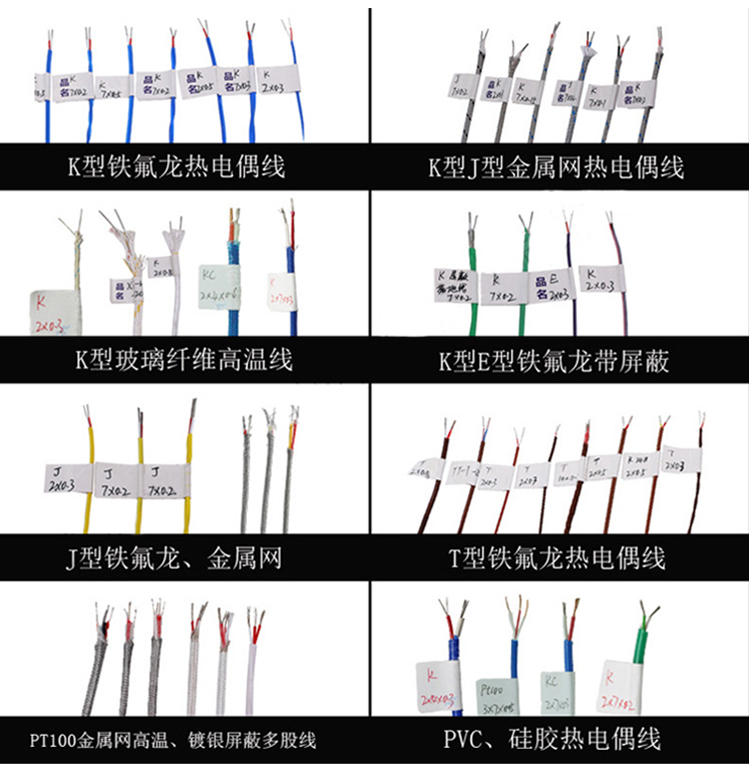

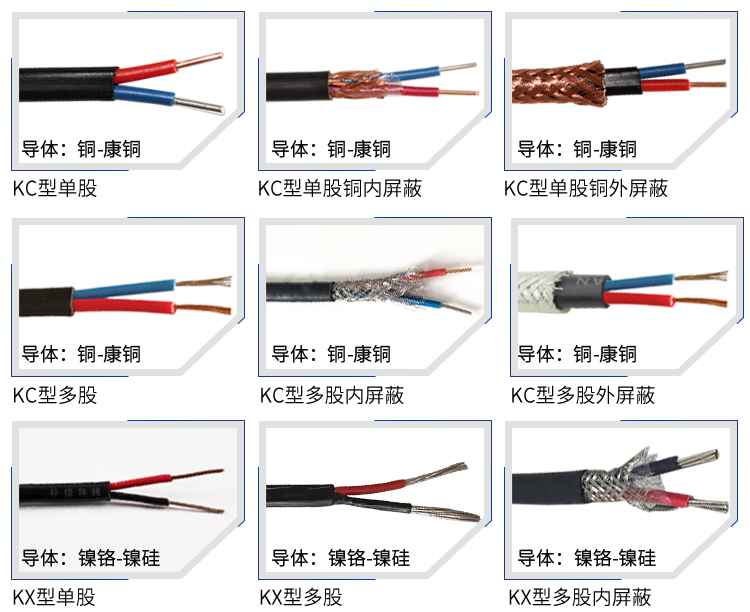

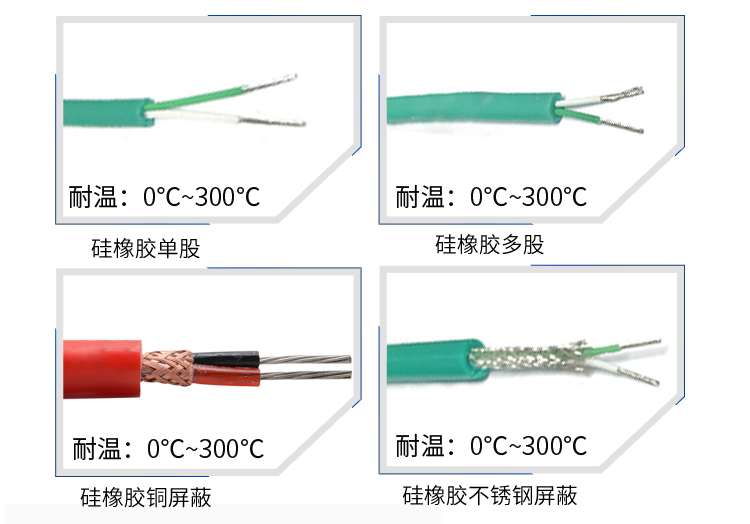

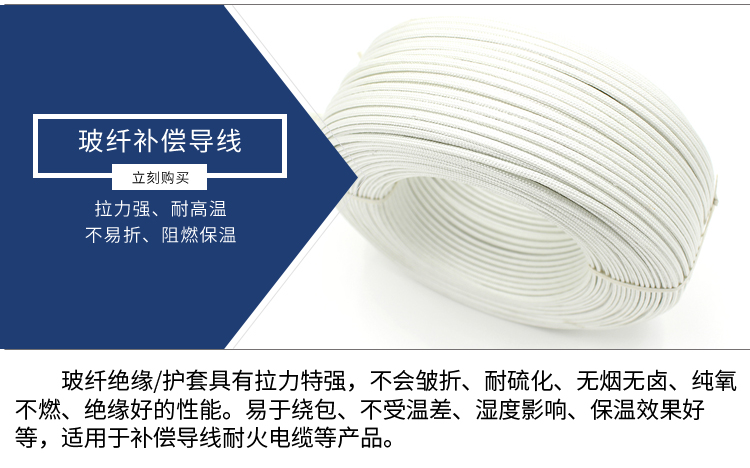

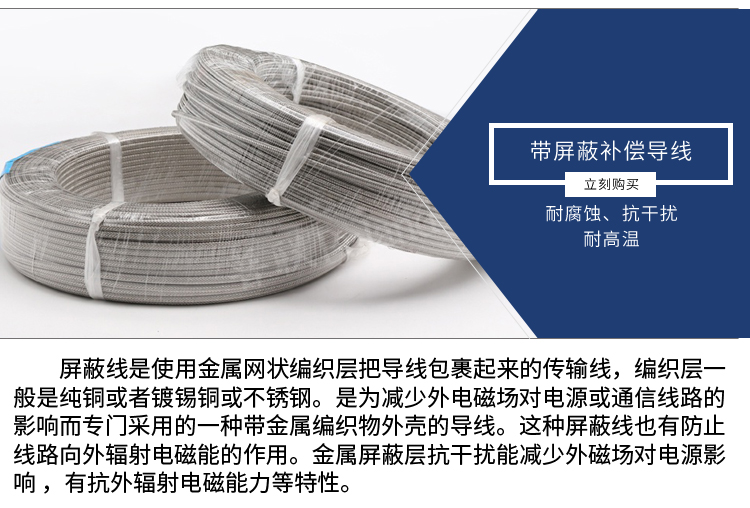

补偿导线2_02.jpg 补偿导线2_03.jpg 补偿导线2_04.jpg 补偿导线2_05.jpg 补偿导线2_06.jpg 补偿导线2_07.jpg 补偿导线2_08.jpg 补偿导线2_09.jpg 补偿导线2_10.jpg 补偿导线2_13.jpg 补偿导线2_14.jpg 补偿导线2_18.jpg 补偿导线2_19.jpg
