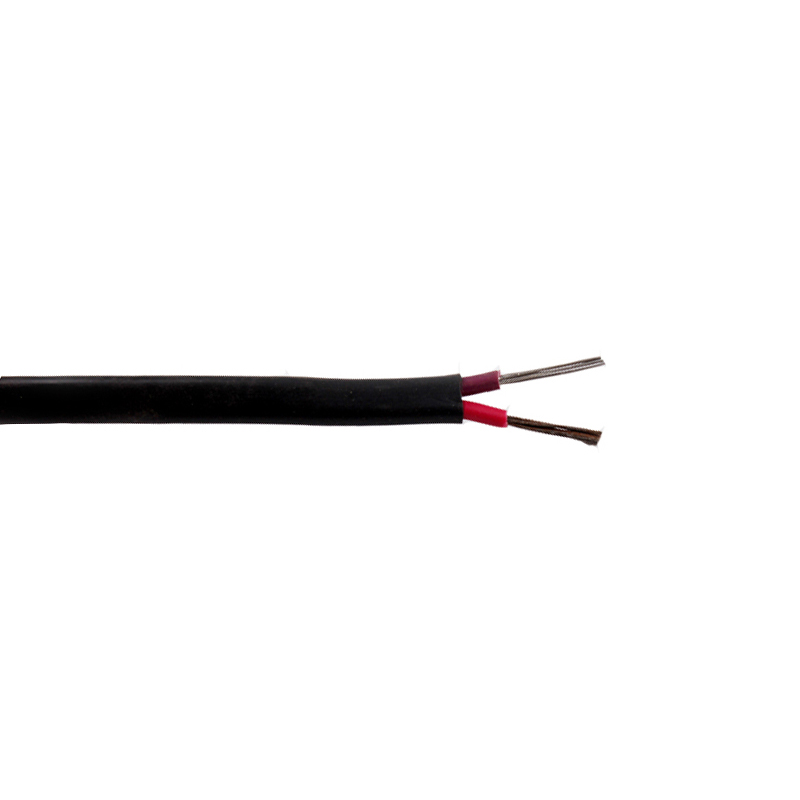

JX补偿导线

产品编号：JX
产品名称：补偿导线
规　　格：2*0.5/2*0.75/2*1.0/2*1.5/2*2.5mm2
产品备注：定制产品合同另外说明
产品类别：补偿导线

立即咨询

订购热线：13801479365

产品详情

一、概述

我公司JX补偿导线是在一定温度范围内（包括常温）具有与所匹配的热电偶的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。分为延长型和补偿型两种。

我公司J型补偿导线就有一种是JX一种，材质是铁-铜镍的，这款补偿导线里面的两根丝跟J型热电偶里面的丝是一样的材质，这款补偿导线测温准，稳定性好。一般颜色红-紫。

J型补偿导线一般情况用2*1.0的规格比较多，但是也有用2*1.5的。

二、产品标准

1、额定电压：无要求

2、工作温度：-25～+200℃

3、导体：实芯或绞合合金丝

4、绝缘：聚氯乙烯/聚四氟乙烯

5、护套：聚氯乙烯/聚四氟乙烯/无碱玻璃丝

6、屏蔽：镀锡铜丝或镀锌钢丝或铝塑复合带

7、颜色：红/黄/兰/白/黑/灰/棕等

三、型号、名称及配用热电偶

型号	名称	配用热电偶	分度号	产品用型号含义
SC或RC	铜-铜镍0.6补偿型导线	铂铑 10-铂热电偶铂铑 13-铂热电偶	S或R	S-表示热电特性允差为精密级补偿导线； P-表示有屏蔽层的补偿导线； G-表示一般用补偿导线； V-聚氯乙烯材料（PVC ）； H-表示耐热用补偿导线； F-聚四氟乙烯材料； R-表示多股补偿导线； B-无碱玻璃丝材料
KCA KCB KX	铁-铜镍22补偿型导线铜-铜镍40补偿型导线镍铬10-镍硅3延长型导线	镍铬-镍硅热电偶	K
NC NX	铁-铜镍18补偿型导线镍铬14-镍硅延长型导线	镍铬硅-镍硅热电偶	N
EX	镍铬10-铜镍45延长型导线	镍铬-铜镍热电偶	E
JX	铁-铜镍45延长型导线	铁-铜镍热电偶	J
TX	铜-铜镍45延长型导线	铜-康铜热电偶	T

四、结构特征及使用温度
