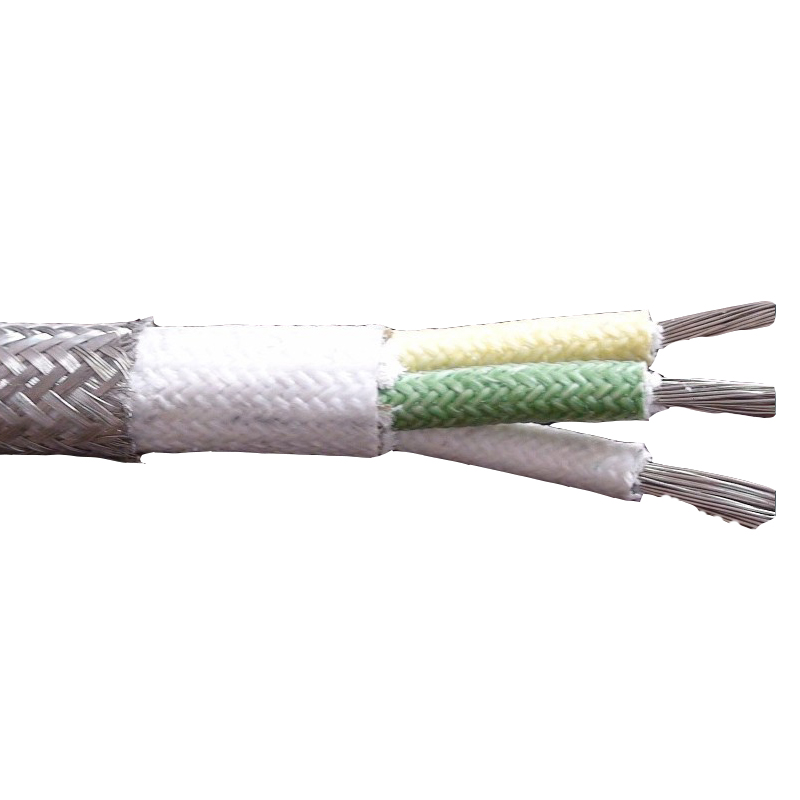

云母耐火屏蔽电缆

云母耐火屏蔽电缆

名称:云母耐火屏蔽电缆

适用于发电、冶金等高温、防火、防腐等恶劣环境下移动电器设备连接用。


订购热线:13801479365
产品详情
    耐火屏蔽高温电缆
    适用于发电、冶金等高温、防火、防腐等恶劣环境下移动电器设备连接用。
    使用特性:
    1、长期使用工作温度:200℃;短期使用1000℃,90分钟
    2、额定电压Uo/U:450/750V、600/1000V
    3、环境温度:固定敷设-60℃,非固定敷设-20℃
    4、弯曲半径:非铠装电缆不小于电缆外径的的10倍,铠装电缆不小于电缆外径的12倍。
    5,使用标准:QB/WB 2002-6
    用途:
    适用于交流额定电压0.6/1kV及以下,高温环境中的型号检测及电力传输。尤其适用于消防与保安系统的系统保护回路的控制及动力传输。
    该产品重要的特征是:能在1000℃下使用90分钟,维持在火灾状况下给消防、救生设备和保安系统供应电能,以减少人员伤亡和降低救援难度

    型号及名称:

    序号名称敷设方式敷设方式
    1GN1000耐高温防火电缆用于各种移动电器设备
    2GNP1000耐高温屏蔽防火软电缆

    结构示意图
    1、导体铜芯或镍芯
    2、聚四氟绕包,玻纤编织或F46注塑或云母带绝缘
    3、玻纤
    4、高温玻纤布绕包
    5、云母带
    6、玻纤布绕包

    7、外屏蔽护套




    型号说明
    1、系列代号
    2、绝缘材料
    3、屏蔽材料
    4、护套材料
    5、铠装材料
    6、导体种类
    型号含义表


    项 目代号含义说明
    系列代号NH防火电缆
    绝缘材料F防火绝缘材料
    屏蔽材料/
    P1
    无屏蔽可省略
    镀锡铜丝编织屏蔽
    护套材料F聚全氟乙丙烯
    铠装材料2232钢带铠装
    细钢丝铠装
    导体种类A
    B
    单股导体
    绞合导体

    型号对照表:



    序号GN1000GNP1000
    1铜芯或镍芯
    2聚四氟绕包玻纤编织氟塑料绝缘或云母带着绝缘
    3玻纤玻纤
    4高温玻纤布
    5云母带
    6玻纤布绕包
    7外屏蔽护套


    电缆结构参数:
    序号芯数×标称截面芯数(根/直径)
    (mm)
    电缆大外径
    (mm)
    计算重量(dg/dm)
    ABHBRABHBRPABHBRABHBRP
    13×1.532/0.2510.210.9135.2167
    23×2.549/0.2511.111.9169.6205
    33×456/0.3013.414.0267.0301.5
    43×684/0.3015.616.4357.2424.5
    53×1084/0.4018.719.6541.4624.4
    63×16126/0.4022.523.4812.0908.8
    73×25196/0.4027.528.712201405
    83×35276/0.4032.133.916351851
    93×2.5 1×1.549/0.2512.212.92118.8251
    103×4 1×1.556/0.3014.014.9301.0345.4
    113×6 1×2.584/0.3016.417.6411.2483
    123×10 1×484/0.4019.720.5634.5719.6
    133×16 1×10126/0.4024.325.69941154
    143×25 1×16196/0.4029.230.514731667
    153×32 1×16276/0.4035.136.419522150
